[XBOX 360] Matrix Glitcher II Rev. C – Novos recursos e compatibilidade com Corona V1 – Diagramas de instalação


Chega ao mercado mais um produdo to Matrix Team, o Matrix Glitcher II Rev.C.

Com modificações sobre o seu antecessor, principalmente no suporte incorporado as placas CORONA V1 (sem a necessidade de instalações adicionais) trás também como novidades um duplo set de capacitores (50 pF e 270pF) que podem ser configurados para melhor timming de boot nas placas Trinity por exemplo, um range de cinco timmings selecionáveis para otimizar o boot em placas Corona V1, bem como a exclusão do ponto C (aquele ponto temido por muitos no Hana) para todos os consoles que ele era obrigatório.

PARA COMPRAR SEU MATRIX GLITCHER II REV C, CLIQUE AQUI

NOVOS RECURSOS:

Duplo set de capacitores:

Como a figura acima demonstra, é possível ter quatro valores para melhorar o timming de boot no seu console com RGH, 0, 50, 270 e 320pF. Basta soldar  (fechar) os quickpads de acordo com o valor desejado e pronto. Inicialmente pensado para os consoles com placa Trinity também pode ser usado nas demais placas, de acordo com a sua necessidade.

Range de timmings selecionáveis para placas Corona V1

Esse é um recurso bem interessante que irá facilitar a vida de muitos instaladores pois acionado, ele compensa um pouco uma má instalação, modificando os ciclos de boot para a realização do glitch.

O timing default para o glitch nas Coronas é de 21864 ciclos (A) e as outras combinações (B-E) dos switches permitem um ajuste para +/- 2 ciclos. Isso ajudará encontrar o melhor setup para a sua instalação.

ON ON OFF OFF CORONA SETTING A (default = 21864 cycles)
ON ON   ON   ON CORONA SETTING C ( -2 = 21862)
ON OFF ON   ON CORONA SETTING D ( +1 = 21865)
ON ON OFF   ON CORONA SETTING B ( -1 = 21863)
ON OFF OFF ON CORONA SETTING E ( +2 = 21866)

Exclusão do ponto C

Como visto na imagem do início do post, o Matrix Glitcher II Rev.C não tem mais o ponto C (STDBY_CLK). O sinal que era necessário chegar nesse ponto é agora gerado pelo oscilador incorporado na placa. Com isso temos menos um ponto de solda para as placas onde ele era obrigatório e evitaremos problemas como este:

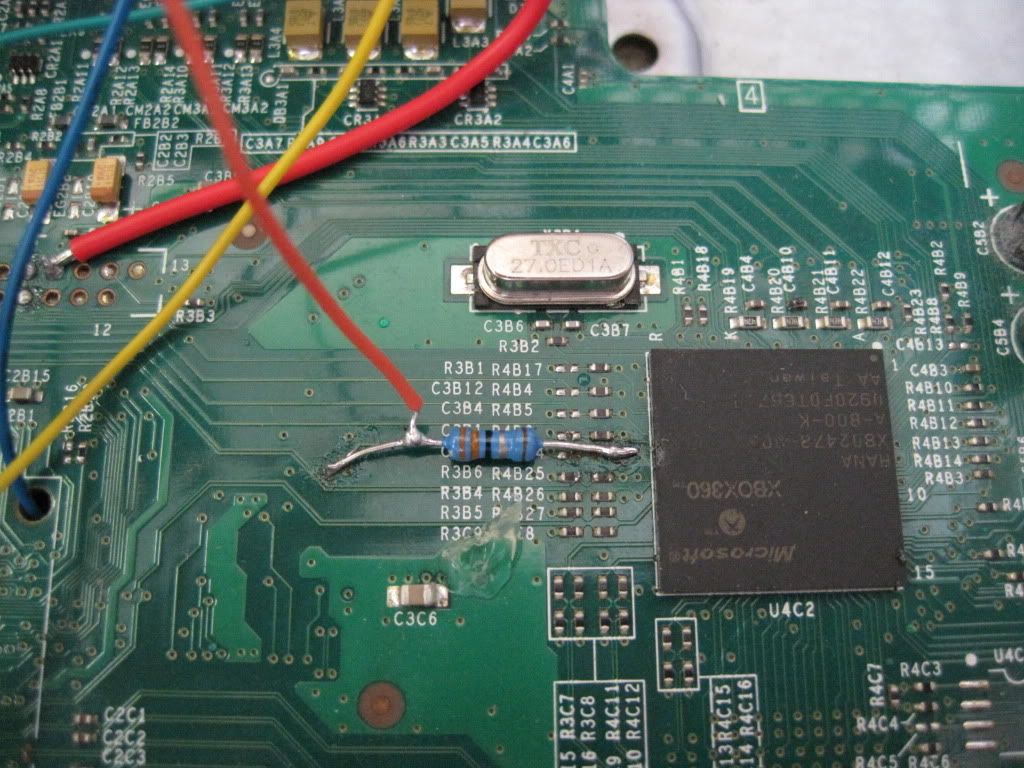

Pad destruido e recuperado do ponto C

Diagramas de instalação:

FATs RGH 1.1

FATs RGH 2.0



























































TRINITY

CORONA V1











































.

CAPACITOR CONFIGURATION





CORONA TIMMINGS

 PARA COMPRAR SEU MATRIX GLITCHER II REV C, CLIQUE AQUI



Video do chip em funcionamento:
